Ürün ayrıntıları:
|
Ürün adı: | 9Ton Kablo Gerdirici Tel Çekme Ekipmanı | Motor: | Cummins |
---|---|---|---|
Ana pompa: | Alman Rexroth | Ana motor hız düşürücü: | Alman Rexroth |
Maksimum aralıklı çekme: | 90 kN | Boğa çarkı çapı: | 540mm |
oluk numarası: | 8 | Maksimum halat çapı: | 21mm |
Halat makarasının maksimum çapı: | 1400mm | kullanım: | Hidrolik Gergi ve Çektirme Makinası |
Vurgulamak: | 9 ton havai kablo gergisi,90kn havai kablo gergisi,havai enerji hatları için tel çekme ekipmanı |

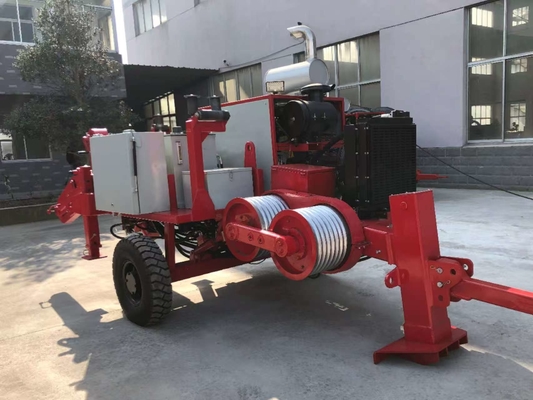

220KV Havai Hat İmalatı 9Ton Kablo Gerdirici Tel Çekme Ekipmanı
Kablo Gerdirici Çekme Ekipmanı
9 Tonluk Hidrolik İletken Çektirme, normalde 220 KV veya 400 KV iletim hattı çekme işleminde kullanılır.
İki iletkeni bir pilot tel halata (18mm veya 20mm) çekmek için kullanılır.
İletim Hattı Çekme Ekipmanı ve aksesuar araçları 9 tonluk hidrolik çektirme ve 8 tonluk hidrolik gergi içerir,
3 kasnak çekme kasnağı blokları, iletkenleri çekmek için 16 - 18 mm burulmayan çelik tel halat,
OPGW'yi çekmek için 10 mm bükülmez örgülü çelik halat, otomatik birlikte gelen kelepçeler, hidrolik kompresörler,
varil standları, cırcırlı zincirli vinçler, marşpiyeler, tirforlar, iletken bağlantı koruyucuları, örgü soket bağlantıları, döner bağlantı,
sabit bağlantılar, hava ara arabası (bisikletler), alüminyum merdivenler vb.
Kablo Gerdirici Çekme Ekipmanı Bu makine, dağlık ve tepelik alanlarda 500mm2 ve altındaki çift demetli iletkenin, düz arazilerde 630mm2 ve altındaki çift demetli iletkenin ve çeşitli arazilerde 720mm2 tekli iletkenin gerdirilerek çekilmesine olanak tanır;ayrıca çeşitli arazilerde OPGW veya ADSS optik kablo ve 220kV taşıma halatının çekme halatında kullanılabilir. |
Kablo Gerdirici Çekme EkipmanıÖzellikler Boğa çarkı çapı: 540mm Oluk numarası: 8 Maksimum ip çapı: 21mm Halat makarasının maksimum çapı: 1400mm Toplam ağırlık: 4350kg Genel boyut (uzunluk*genişlik*yükseklik): 4500*2100*2450mm |
Kablo Gerdirici Çekme Ekipmanı Özellikler Boğa çarkı çapı: 540mm Oluk numarası: 8 Maksimum ip çapı: 21mm Halat makarasının maksimum çapı: 1400mm Toplam ağırlık: 4350kg Genel boyut (uzunluk*genişlik*yükseklik): 4500*2100*2450mm |
Havai Hat Çekme Ekipmanı Motoru Dizel 118kw(158hp) Euro II, 4 zamanlı çevrim, turboşarjlı Soğutma sistemi: sıvı Elektrik sistemi: 24V |
Havai Hat Çekme Ekipmanı Hidrolik İletim Her iki dönüş yönünde kademesiz hız değişimi için kapalı hidrolik devre.Bu makine, sürtünmeye ve meydana gelebilecek beklenmeyen yüklere göre çalışma hızını otomatik olarak ayarlayarak önceden ayarlanan çekme değerini (hız "0"a düşürüldüğünde de) koruyan bir çekme pro-ayar sistemi ile donatılmıştır. |
Havai Hat Çekme Ekipmanı Ana konfigürasyon Motor: Cummins hidrolik pompa: Alman Rexroth Ana motor: Alman Rexroth hız düşürücü: Alman Rexroth Kuyruk braketi kaldırma motoru: Amerikan Eton Hidrolik sayaç: Alman WIKA Çalıştırma kolu: Alman Rexroth |
Yapılandırma Ayar noktası ve maksimum çekişin otomatik kontrolü ile hidrolik dinamometre Hidrolik yağ soğutma sistemi Hidrolik sistem ve dizel motor için kontrol cihazları Standart makara modu için uygun, otomatik seviyeli sarımlı yerleşik makara sarıcı.1100 ve 1400 Hidrolik ön stabilizatör Topraklama bağlantı noktası |
Ek Cihazlar Römork için aydınlatma sistemi Makara değişimi için hidrolik halat kelepçesi Döner kılavuz halat silindiri Maksimum 30 km/sa hızla çekmek için römork ekstra şaft Dijital hız ve sayaç sayacı (ücretli) |
Ek Cihazlar Fren, arka ışıklar ve çamurluk ile sağlanan şasi, vinçle kaldırmaya izin vermek için tek noktadan kaldırma ile. Makine panelindeki tüm kontrollerin tamamen yerini alan kablo ve radyo uzaktan kumanda. GPS modem, Senkronizasyon sistemi ile GSM ağı üzerinden uzaktan teşhis Düz yüzlü hızlı hareketli kaplinlerle varil sehpası kontrolü için hidrolik sistem Elektrikli pres aleti için Yardımcı Hidrolik sistem (700/1000 bar) Kilitlenebilir alet kutusu, Hortum kiti için tutma aparatı, Topraklama plakası, Akustik yalıtım Biyolojik olarak parçalanabilen hidrolik yağ, İzin verilen gerilim göstergesi, Aşırı yük gerilim alarmı, İlk Yardım Çantası Üreticinin atölye bakım kılavuzu, İngilizce |
