GL2X40 KN Havai Hat Dizi Yüksek Gerilim İkiz İletken Gerdirme Çekme Makinesi

GL2X40 KN Havai Hat Dizen Yüksek Gerilim İkiz İletken Gerdirme Çekme Makinesi

Orta ve Yüksek Gerilim Hatları için Doğru İkiz İletken Hidrolik Gerdirici Nasıl Seçilir?

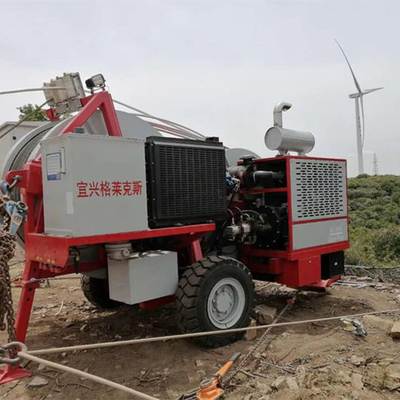

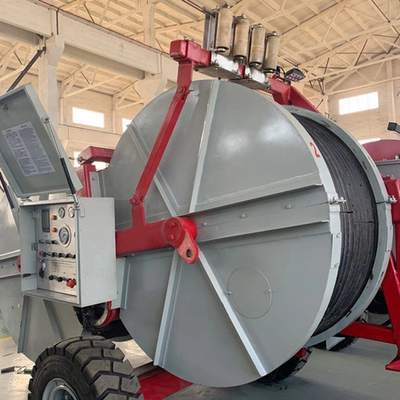

GALAXY'nin GL-2×40 hidrolik gerdiricisi, orta ve yüksek gerilim iletim hattı projelerinde yüksek hassasiyet ve kararlılık sunan, çift iletken dizme işlemleri için tasarlanmıştır. Güçlü bir Cummins dizel motoru ve Alman Rexroth hidrolik sistemleriyle donatılmış olup, dağlık bölgeler ve şehir şebekeleri dahil olmak üzere çeşitli arazilerde güvenilir performans sağlar.

 Uygulama:

Dağlık alanlarda 630mm²'ye kadar ve düz arazilerde 720mm²'ye kadar ikiz demet iletkenlerin gerdirilerek dizilmesi için idealdir. Ayrıca OPGW, ADSS optik kablolar ve 500kV çekme halatı dağıtımı ile de uyumludur.

Temel Avantajları:

• İkiz tamburlu senkronize gerdirme

• Güçlü çekme kuvveti: 2 × 45kN'ye kadar aralıklı

• Birinci sınıf bileşenler: Cummins, Rexroth, Eton, WIKA

• Çoklu iletken tipleri ve kablo boyutları için uygundur

• Hem düz araziler hem de karmaşık araziler için optimize edilmiştir

Teknik Özellikler:

Parametre Değeri

Maksimum aralıklı çekme 2 × 45 kN

Maksimum sürekli çekme 2 × 40 kN

Maksimum çekme hızında 2.5 km/sa

Maksimum hız 5 km/sa

Maksimum hızda çekme 2 × 20 kN

Maksimum aralıklı fren kuvveti 2 × 35 kN

Kasnak çapı 1300mm / 1500mm

Oluk sayısı 40

Halat çapı (maksimum) 24 mm

İletken çapı (maksimum) 40 mm

Halat makarası boyutu (U×G×Y) 4300 × 2250 × 2700 mm

Toplam ağırlık 5800 kg

Motor Cummins, 77kW (103 hp)

Çalışma Prensibi

Dizel motor, her iki iletkende dengeli gerginliği korumak için ikiz hidrolik tambur sistemini çalıştırır ve Rexroth hidrolik valfleri aracılığıyla gerçek zamanlı ayarlama yapar. Ünite, sarkma olmadan, senkronize dağıtım ve minimum iletken gerilimi sağlar.

SSS:

S: ADSS veya OPGW kabloları için kullanılabilir mi?

C: Evet, doğru aksesuarlarla her ikisi için de uygundur.

S: Bu model engebeli arazi için uygun mu?

C: Kesinlikle. Kararlı yapısı ve ikiz tekerlek sistemi, zorlu ortamlar için tasarlanmıştır.
